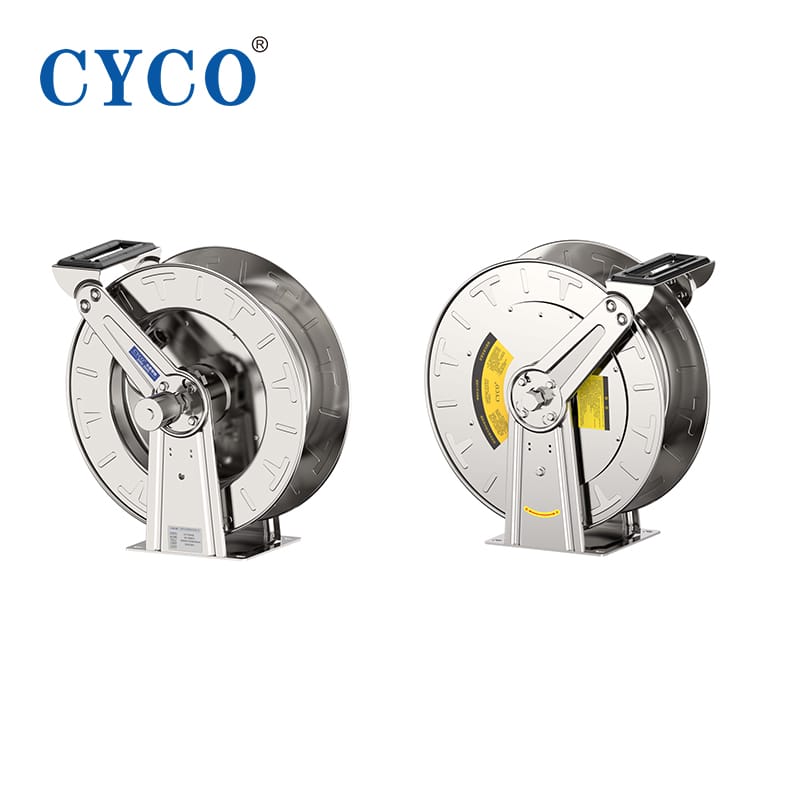

軟管卷盤CY-DS84/CY-DS900/CY-HS18系列

不銹鋼卷盤使用范圍廣泛，例如：食品生產、清洗,化學物質的輸送,以及工業溶劑處理。同時不銹鋼卷盤還可應用在沿海和海上對抗腐蝕有苛刻要求的環境中。該系列部分型號可以根據客戶要求采用316L材質生產將耐腐蝕性進一步提高。

分類: 卷盤

可調式緩沖擋塊：允許在卷軸外部保持任意所需長度的繩索。

可調式導向臂：多個導向臂位置，便于多功能使用和現場調整，

封閉式驅動彈簧：驅動機構被封閉起來，以防環境因素影響。

長壽命驅動彈簧：離合器式卷軸軸芯幾乎可以消除因卷軸反同纏繞而造成的彈簧損壞可能性。

專業級重型鋼結構：單底座繩索設計，節省空間

耐腐蝕處理：鋼制部件單獨粉末涂層，耐腐蝕。

專為工業、建筑、車間、公共機構服務中心等設計。易于安裝在墻壁、天花板、地板等位置。

型號（無軟管）	重量	最大壓力	軟管內徑	軟管外徑	軟管出口 NPT 內螺紋	卷軸進口 NPT 內螺紋	軟管長度	尺寸
型號（無軟管）	重量	最大壓力	軟管內徑	軟管外徑	軟管出口 NPT 內螺紋	卷軸進口 NPT 內螺紋	軟管長度	長	寬	高
低壓和中壓卷軸最大溫度99°C（高壓卷軸最大溫度65°C）
LC600 OLS-S	15	21	10	15	3/8	3/8	15	492	206	521
LC607 OLS-S	16	21	10	15	3/8	3/8	21	492	206	521
LC800 OLS-S	15	21	13	19	1/2	1/2	15	492	206	521
LC807 OLS-S	17	21	13	19	1/2	1/2	21	492	206	521
DS605 OLS	17	21	10	15	3/8	3/8	23	479	226	498
DS805 OLS	17	21	13	19	1/2	1/2	21	479	226	498
DS900 OLS	17	21	19	27	3/4	3/4	12	479	226	498
DS806 OLS	18	21	13	19	1/2	1/2	25	479	291	498
DS807 OLS	18	21	13	19	1/2	1/2	30	479	291	498
D906 OLS	18	21	19	27	3/4	3/4	20	479	291	498
56-00 OLS	10	35	10	15	3/8	3/8	11	356	156	365
78-00 OLS	19	35	13	19	1/2	1/2	15	502	178	514
D92-00 OLSBW	52	35	13	20	1/2	1/2	30	667	305	670
D93-00 OLSBW	53	35	19	30	3/4	3/4	23	667	305	670
D94-00 OLSBW	53	35	25	38	1	1	15	667	305	670
D92-00 OMSBW	54	207	13	21	1/2	1/2	23	667	305	670
D93-00 OMSBW	54	207	19	30	3/4	3/4	15	667	305	670

型號	總重量	最大壓力	卷軸出口	卷軸進口	內徑	6	10	13	19	25	尺寸
（無軟管）	kg	bar	NPT內螺紋	NPT內螺紋	外徑	14	18	22	30	38	長度	寬度	高度
手動中壓卷軸，最高溫度為99℃
HS18-000	16	35	1/2	1/2	軟管長度	130	91	61	—	—	508	464	483
HS28-000	16	35	1/2	1/2		191	137	91	—	—	508	616	483
HS19-000	17	35	3/4	3/4		130	91	61	23	—	508	464	483
HS29-000	16	35	3/4	3/4		191	137	91	38	—	508	616	483
HS37-000 L	21	35	1(M)	1		—	—	—	—	30	604	584	626
本系列產品不包括軟管。如需軟管，請咨詢CYCO。
